Elektroakustische Leckortung: So funktionieren Geophon & Korrelator – und wann das Verfahren an Grenzen stößt (Wien/NÖ/Bgld)

Einleitung: Akustik ist kein „Magie‑Mikrofon“ – sondern Physik + Erfahrung

Viele Menschen wünschen sich nach einem Wasserschaden eine einfache Antwort: „Hören Sie das Leck einfach ab und sagen Sie mir den Punkt.“ Elektroakustik kann genau das manchmal leisten – aber nur, wenn das System das passende „Signal“ liefert.

Akustische Leckortung nutzt das Geräusch, das eine Leckage in einer druckbeaufschlagten Leitung erzeugt. Dieses Geräusch breitet sich entlang des Rohrsystems und in den Baukörper aus. Die Praxis besteht darin, das Signal an geeigneten Punkten aufzunehmen, zu vergleichen und daraus eine Zone (oder im Bestfall einen sehr kleinen Bereich) abzuleiten.

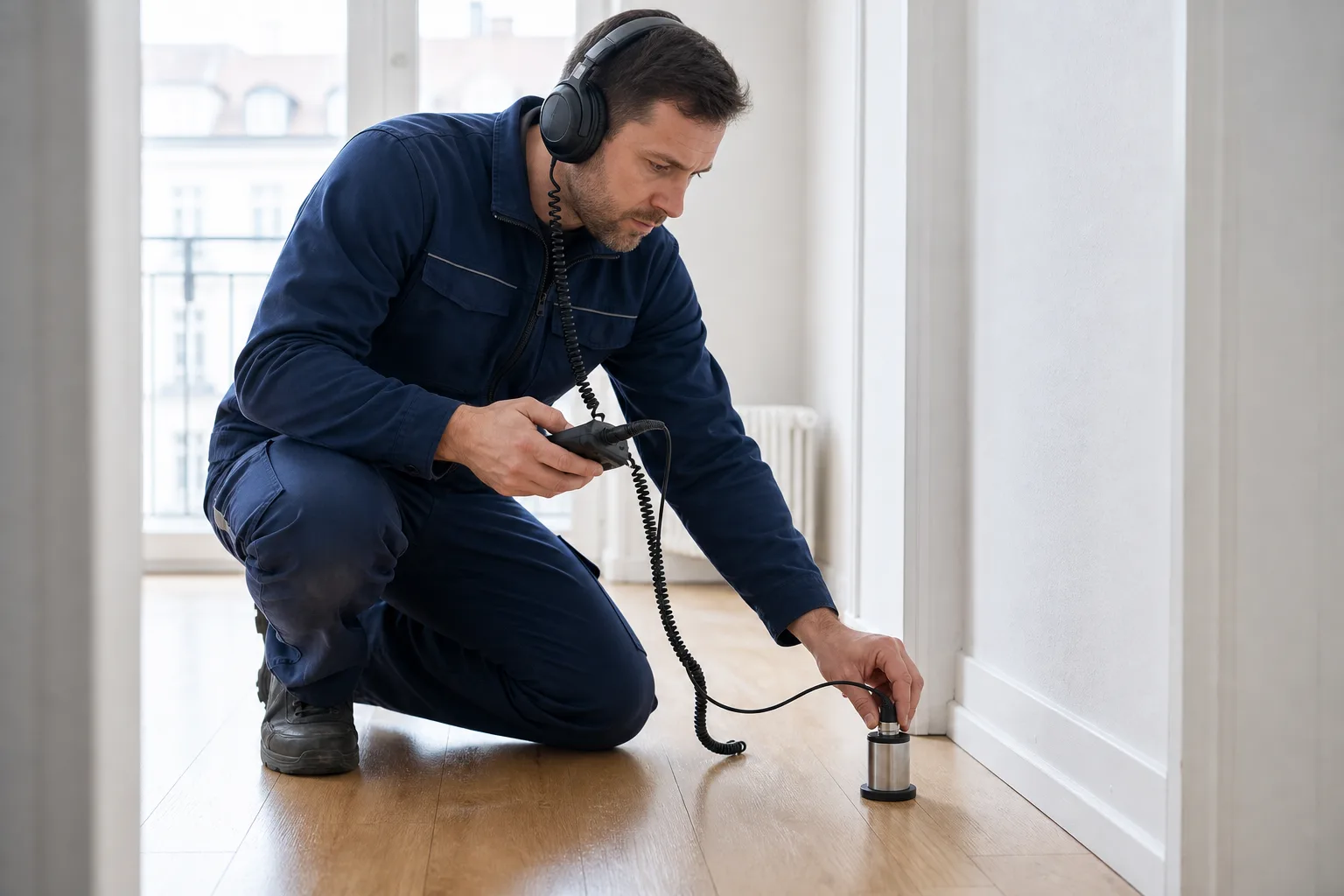

Techniker setzt ein Geophon zur akustischen Leckortung ein.
Akustische Leckortung kann Öffnungen drastisch reduzieren – wenn die Voraussetzungen stimmen.

---

1) Für welche Schäden ist Elektroakustik besonders geeignet?

Elektroakustik ist oft stark bei:

  • Druckleitungen (Kalt-/Warmwasser, Heizungsleitungen), wenn das System stabil Druck hat
  • Leitungen, die Zugänge/Messpunkte erlauben (Armaturen, Verteiler, Technikraum)
  • Situationen, in denen man bereits grob eingegrenzt hat (Feuchteprofil), aber den Punkt präzisieren will

Weniger geeignet (oder nur eingeschränkt) ist Akustik häufig bei:

  • sehr geräuscharmen Lecks (z. B. minimaler Durchfluss, kaum Druck)
  • stark gedämpften Rohrmaterialien oder Einbausituationen (z. B. bestimmte Kunststoffe, dicke Dämmschichten)
  • sehr lauter Umgebung (Straßenverkehr, Pumpen, Maschinen, Baustelle)

Praxisbeispiele (damit Sie es sofort einordnen können)

  • Wohnung (Wien) – Feuchte am Boden, keine sichtbare Ursache: Akustik kann bei Kalt-/Warmwasserleitungen helfen, die Zone zu verkleinern – besonders, wenn Messpunkte (Armaturen, Steigleitung) zugänglich sind.
  • Einfamilienhaus (NÖ) – Heizungsdruck fällt: Akustik/Korrelation kann bei Heizungsleitungen nützlich sein, wenn das System druckstabil ist und man Messpunkte am Verteiler findet.
  • Außenleitung (Garten/Bgld) – Wasserverlust: Akustik ist möglich, aber stark abhängig von Tiefe, Rohrmaterial und Umgebungslärm; hier wird oft kombiniert (Leitungsortung + Akustik + ggf. Tracergas).

---

2) Geophon: Was wird da eigentlich „gehört“?

Ein Geophon/Abhörgerät nimmt Körperschall auf (Vibrationen), der durch das Leck und den Wasserfluss entstehen kann. Der Ablauf ist oft:

1) Messpunkte auswählen (nahe vermuteter Leitungstrasse / Armaturen / Bodenbereiche) 2) „Abhören“ und Signalqualität bewerten 3) Messpunkte verdichten (Raster enger), bis die Zone klein ist

Die wichtigste Kompetenz ist dabei nicht das Gerät – sondern die Interpretation:

  • Leckgeräusch vs. Störgeräusch (Kühlschrank, Zirkulation, Aufzug, Straßenbahn)
  • Material- und Baukörperübertragung (Estrich, Decke, Wand)

Was Sie als Ergebnis erwarten dürfen (realistisch)

Seriöse akustische Ortung liefert in der Regel:

  • eine Ortungszone (kleiner Bereich) oder einen klaren Verdachtspunkt
  • eine Empfehlung, wo eine kleine Öffnung sinnvoll ist (z. B. Fuge/Leitungstrasse)
  • im Idealfall: Kombination mit Feuchtemessung/Thermografie, damit das Ergebnis nachvollziehbar ist

---

3) Korrelator: Wie Korrelationsmessung funktioniert (verständlich erklärt)

Ein Korrelator arbeitet typischerweise mit zwei Sensoren (z. B. an zwei Punkten derselben Leitung). Das Leckgeräusch kommt an beiden Sensoren an – aber nicht gleichzeitig. Aus dem Zeitunterschied (und der Schallgeschwindigkeit im Rohrmaterial) kann das System eine Position entlang der Strecke berechnen.

In der Praxis heißt das:

  • Je klarer und stabiler das Leckgeräusch, desto besser die Korrelation.
  • Je bekannter die Rohrdaten (Material, Länge, Einbausituation), desto zuverlässiger die Berechnung.

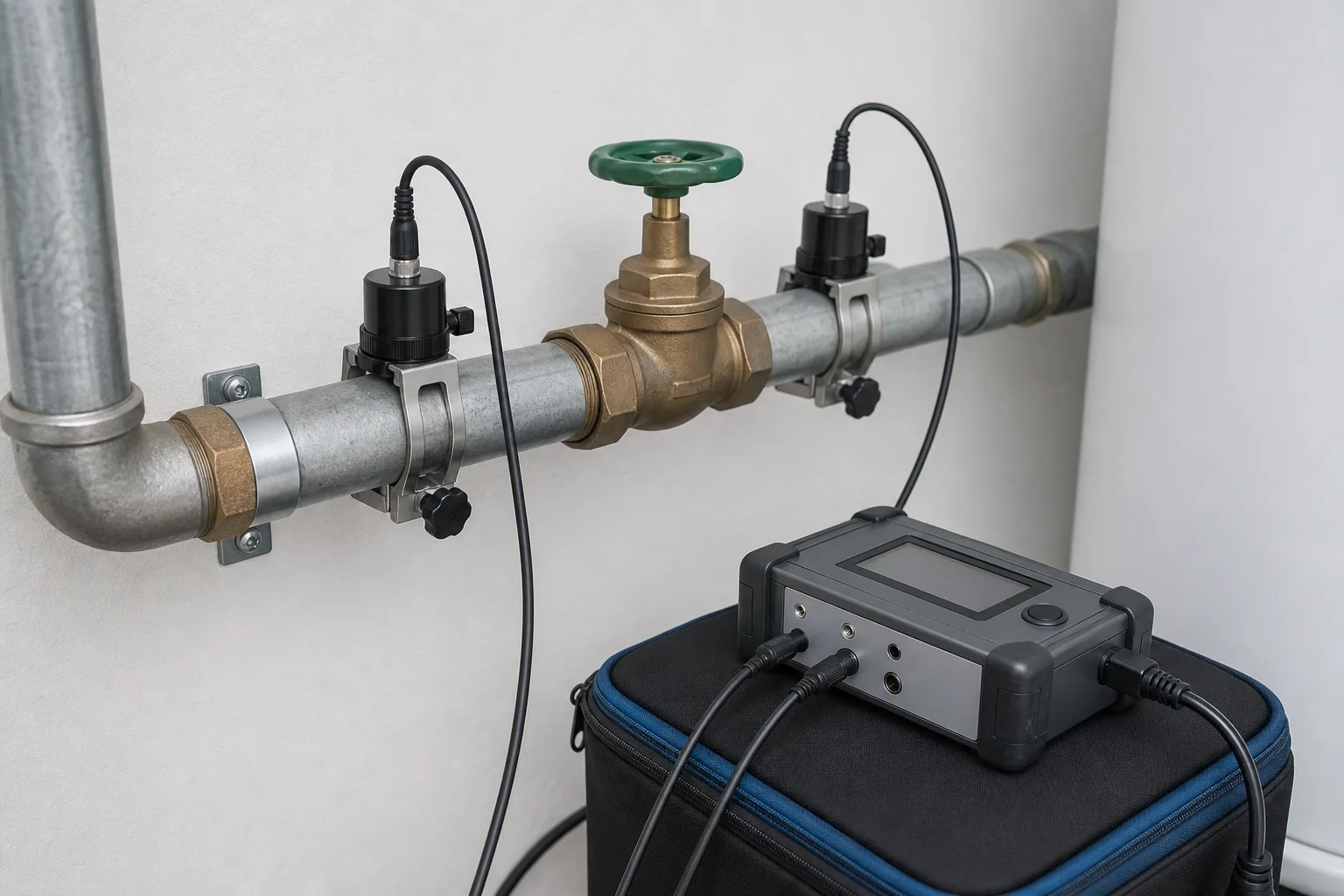

Zwei Sensoren an einer Rohrleitung als Basis für Korrelationsmessung.
Korrelationsmessung arbeitet mit zwei Messpunkten – aus dem Zeitunterschied lässt sich die Leckzone berechnen.

---

4) Vorbereitung: So machen Sie Akustik-Termine messbar besser

Wenn Sie wollen, dass Akustik wirklich „trifft“, helfen diese Dinge (ohne technischen Overkill):

  • Ruhefenster organisieren (z. B. 30–60 Minuten ohne Staubsauger/Waschmaschine/Geschirrspüler)
  • Zugang zu Messpunkten schaffen (Spülenkasten/Technikraum/Heizkreisverteiler)
  • Notieren, ob es Zirkulationspumpen gibt (Warmwasserzirkulation) – die können Störgeräusche erzeugen
  • Wenn möglich: Informationen, ob Rohrmaterial eher Metall/Kunststoff ist (muss nicht perfekt sein)

Diese Vorbereitung spart oft Zeit und macht Ergebnisse eindeutiger.

---

5) Grenzen & typische Stolpersteine (damit Sie nicht enttäuscht sind)

Störgeräusche in der Stadt (Wien) und in Mehrparteienhäusern

In Wien sind Akustik-Messungen häufig durch Umgebung beeinflusst: Verkehr, Straßenbahn, Aufzüge, Pumpen, Nachbarn. Das heißt nicht „geht nicht“, aber oft: Akustik liefert eine Zone, die mit Thermografie/Feuchteprofil präzisiert wird.

Altbau-Umgebung nahe Straße als Symbol für Störgeräusche.
Störgeräusche sind einer der häufigsten Gründe, warum Akustik nur „eingrenzen“ kann – und dann andere Methoden ergänzen.

Rohrmaterial & Einbausituation

Kunststoffrohre und stark gedämmte Installationen können Leckgeräusche dämpfen. Auch die Lage im Baukörper (z. B. in Deckenaufbau) verändert die Übertragung.

Sehr kleine Lecks / niedriger Druck

Wenn kaum Durchfluss und kaum Druck vorhanden sind, gibt es schlicht wenig „akustisches Signal“. Dann sind andere Methoden (z. B. Tracergas) oft sinnvoller.

---

6) Akustik vs. Thermografie vs. Tracergas (Kurzvergleich)

Damit Sie die Methode nicht „nach Bauchgefühl“ bewerten müssen:

Elektroakustik ist besonders gut, wenn …

  • eine Druckleitung betroffen ist
  • es ruhige Messbedingungen gibt (oder kurze Ruhefenster möglich sind)
  • Messpunkte zugänglich sind (Armaturen/Verteiler/Technikraum)

Thermografie ist besonders gut, wenn …

  • Warmwasser/Heizung wahrscheinlich ist und Temperaturdifferenzen vorhanden sind
  • Sie schnell eine Fläche eingrenzen wollen (als erster Schritt)

Tracergas ist besonders gut, wenn …

  • akustisch/thermisch nichts eindeutig ist
  • Außenleitungen unnötige Grabungen vermeiden sollen
  • sehr kleine Lecks vermutet werden

Praxis: Häufig ist die schnellste Route eine Kombination (zuerst eingrenzen, dann präzisieren), nicht eine „Lieblingsmethode“.

6) Beste Praxis: Akustik mit Thermografie/Tracergas kombinieren

Elektroakustik ist selten ein Solist. In der Praxis sind diese Kombinationen häufig am effizientesten:

  • Feuchteprofil + Akustik: erst Zone finden, dann akustisch fein eingrenzen
  • Thermografie + Akustik: bei Warmwasser/Heizung liefert Thermo die Fläche, Akustik den Punkt
  • Akustik + Tracergas: wenn akustisch nur „ungefähr“, aber Tracergas die Oberfläche präzisiert

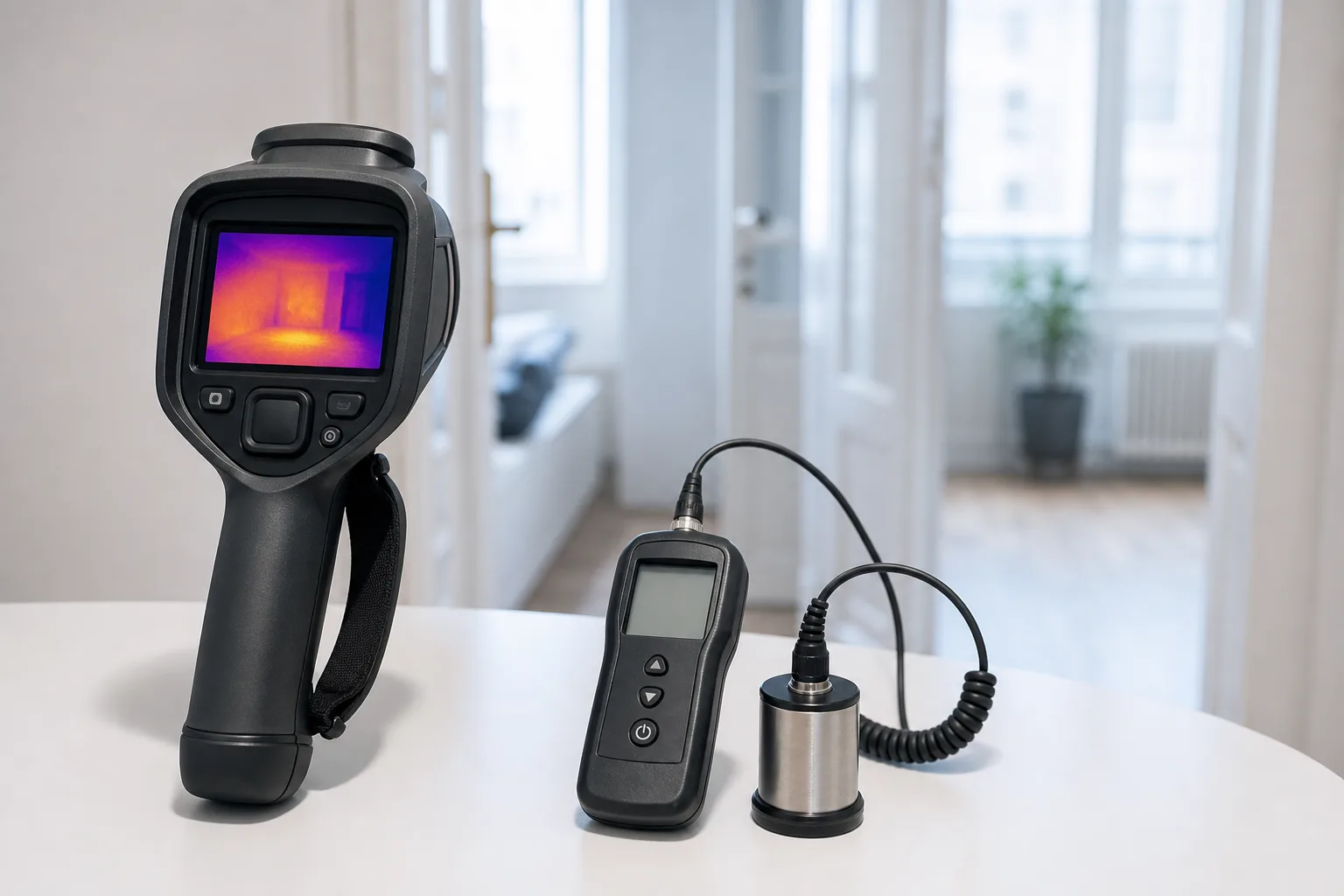

Thermografie und Akustik als kombinierter Ansatz.
Oft ist die Kombination aus Feuchteprofil, Thermografie und Akustik die schnellste Route zur kleinen Öffnung.

Interner Link-Tipp: Methodenübersicht: https://leckortungwien.at/leckortung-ohne-aufstemmen-thermografie-tracergas-elektroakustik

---

7) FAQ

Funktioniert elektroakustische Leckortung immer?

Nein. Sie funktioniert am besten bei geeigneten Druckleitungen und ausreichender Signalqualität. Störgeräusche, Rohrmaterial, Einbau und sehr kleine Lecks können das Ergebnis einschränken. Seriöse Ortung kommuniziert diese Grenzen.

Wie genau ist ein Korrelator?

Die Genauigkeit hängt stark von Signalqualität und Rohrdaten ab. Häufig entsteht eine gute Eingrenzung entlang einer Leitung – manchmal sehr punktgenau, manchmal nur als Zone, die anschließend überprüft wird.

Was kann ich als Kunde tun, damit es besser klappt?

Ruhefenster, Zugang zu Messpunkten und eine kurze Info zu Symptomen/Zeitverlauf helfen am meisten. Nicht wichtig: Fachbegriffe – wichtig: Struktur.

Funktioniert Akustik auch bei Kunststoffrohren?

Manchmal ja, manchmal nur eingeschränkt. Kunststoff kann Leckgeräusche stärker dämpfen als Metall – außerdem spielt die Einbettung (Dämmung, Estrich, Tiefe) eine große Rolle. Wenn akustisch kein klares Signal entsteht, wird sinnvollerweise auf ergänzende Methoden gewechselt.

Muss dafür „Druck drauf“ sein?

Bei vielen akustischen Anwendungen ist ein stabiler Druck bzw. ein relevantes Leckgeräusch hilfreich. Ohne Signal gibt es nichts zu korrelieren. Seriöse Ortung klärt daher zuerst, welche Leitung überhaupt verdächtig ist und ob die Rahmenbedingungen passen.

---
