Sprinkleranlage verliert Druck: Störung einordnen, Leck systematisch eingrenzen

Häufige Pumpenläufe oder sinkender Anlagendruck sind keine Stelle, sondern ein Befund. Der Leitfaden zeigt, wie Gewerbeobjekte ein Leck eingrenzen, ohne die Betriebsbereitschaft unkoordiniert zu verändern.

Jetzt anrufen Anfrage senden
Sprinkleranlage verliert Druck: Störung einordnen, Leck systematisch eingrenzen

Einleitung

Eine Sprinkleranlage, deren Druck wiederholt sinkt, stellt Betreiber vor zwei Aufgaben: Die Ursache muss gefunden werden, gleichzeitig darf die Schutzfunktion nicht durch unkoordinierte Versuche beeinträchtigt werden. Ein Druckabfall kann zu einer tatsächlichen Undichtheit passen. Auch Armaturen, Messgeräte, Druckhaltung, Temperaturänderungen, Prüf- oder Entleerungsvorgänge kommen infrage. Die Anzeige allein verrät weder Ursache noch Ort.

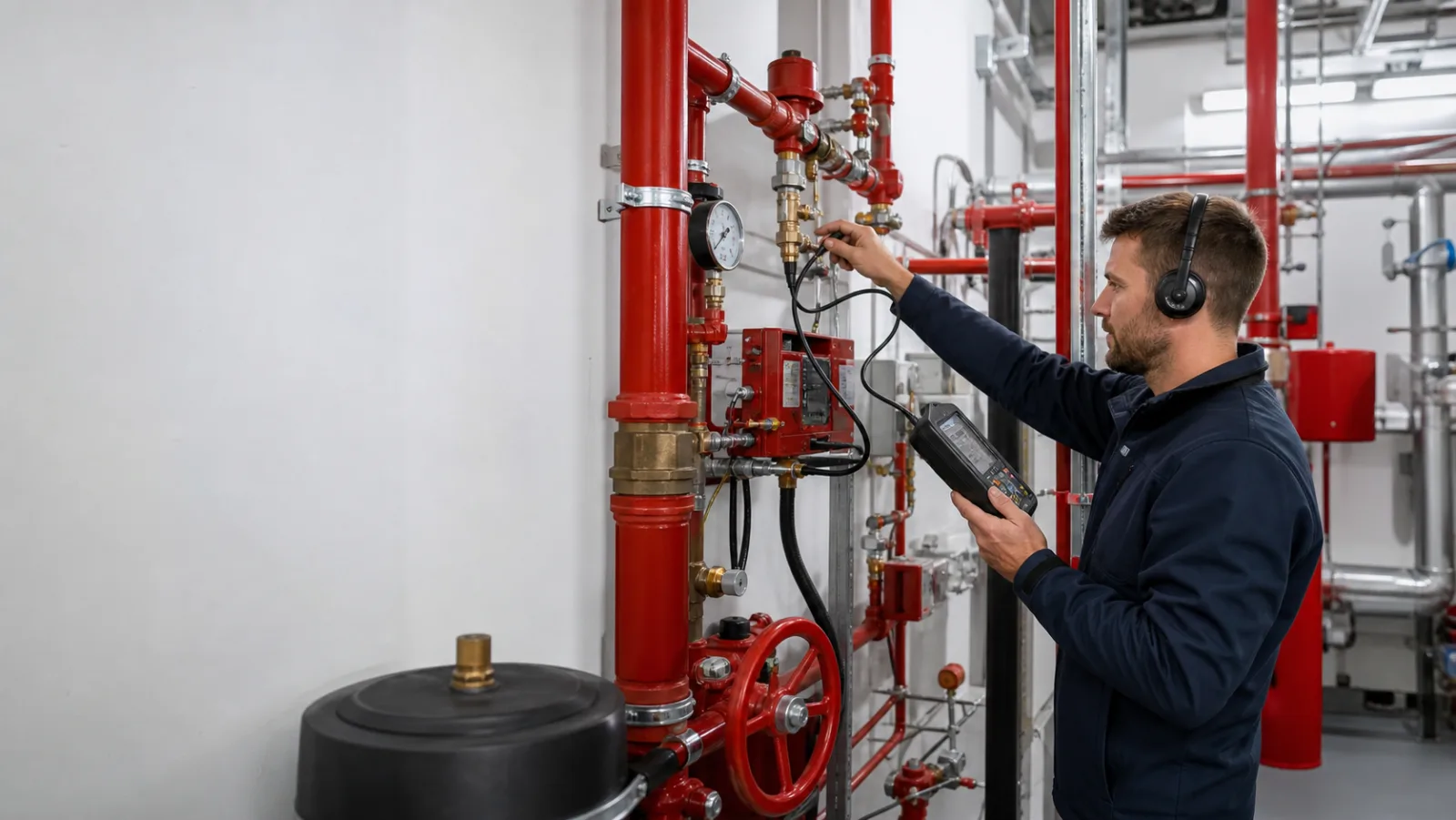

Technische Prüfung einer Sprinkleranlage
Druckverlauf, Pumpenlauf und Anlagenzustand werden gemeinsam beurteilt.

Dieser Beitrag richtet sich an Betreiber, Facility Management, Brandschutzbeauftragte, Hausverwaltungen und Gewerbemieter in Wien, Niederösterreich und Burgenland. Er ersetzt keine Prüfung durch den zuständigen Sprinklerfachbetrieb. Er hilft, Beobachtungen zu strukturieren, Schnittstellen zu klären und eine möglichst gezielte Leckortung vorzubereiten.

Kurzantwort: Ist Druckverlust automatisch ein Leck?

Nein. Ein anhaltender oder wiederkehrender Druckverlust ist ein ernst zu nehmendes Symptom, aber noch keine Ortsangabe. Erst der zeitliche Verlauf, die betroffene Alarmventilstation oder Zone, das Verhalten der Druckhaltepumpe, sichtbare Spuren und eine fachgerecht geplante Abschnittsprüfung verdichten den Verdacht. Ein defektes Manometer kann eine falsche Veränderung anzeigen; eine reale Abweichung kann wiederum an Ventilen, Entleerungen, Flanschen, Rohrverbindungen oder verdeckten Leitungsabschnitten entstehen.

Wichtig ist die Rollenklärung: Bedienung, Außerbetriebnahme, Wiederinbetriebnahme und Meldung an verbundene Stellen gehören in die Hände der verantwortlichen Organisation und des qualifizierten Errichters. Leckortung kann den verdächtigen Abschnitt untersuchen, ersetzt aber weder die brandschutztechnische Beurteilung noch die fachgerechte Reparatur.

Zuerst Sicherheit und Zuständigkeit klären

Vor jeder Messung sollten folgende Fragen beantwortet sein:

1. Wer ist im Objekt für die Sprinkleranlage verantwortlich? 2. Welche Alarmventilstation und welche Bereiche sind betroffen? 3. Gibt es automatische Meldungen an Brandmeldeanlage, Leitstelle oder andere Stellen? 4. Darf der Abschnitt für eine Prüfung isoliert oder entleert werden? 5. Wer dokumentiert Einschränkung, Ersatzmaßnahmen und Wiederherstellung? 6. Welcher anerkannte Errichter beziehungsweise Prüfer muss eingebunden werden?

Keine Ventile probeweise schließen und keine Alarm- oder Pumpenfunktion deaktivieren. Ein technisch naheliegender Test kann organisatorisch unzulässig sein. Bei akuter Alarmmeldung oder deutlichem Wasseraustritt gilt der festgelegte Notfall- und Brandschutzprozess des Objekts.

Welche Beobachtungen helfen wirklich?

Druckverlauf statt Einzelwert

Notieren Sie Messpunkt, Datum, Uhrzeit, Ausgangswert und Wert nach einem definierten Zeitraum. Ein Foto schafft Vergleichbarkeit. Relevant ist, ob der Abfall gleichmäßig, sprunghaft, temperaturabhängig oder nur nach bestimmten Betriebszuständen auftritt.

Laufzeiten der Druckhaltepumpe

Häufigere Starts können auf einen Verlust hindeuten, aber auch mit Regelung, Rückschlagorganen oder Druckschwankungen zusammenhängen. Dokumentieren Sie Häufigkeit und Dauer, ohne Einstellungen zu verändern.

Räumliche und zeitliche Hinweise

Feuchtestellen, Tropfen, Korrosion, Geräusche, Arbeiten an Decke oder Haustechnik, Frostereignisse, Umbauten und kürzlich geprüfte Anlagenteile sind wertvolle Anhaltspunkte. Auch ein leerer Bereich über einer abgehängten Decke kann betroffen sein, obwohl im Nutzraum noch nichts sichtbar ist.

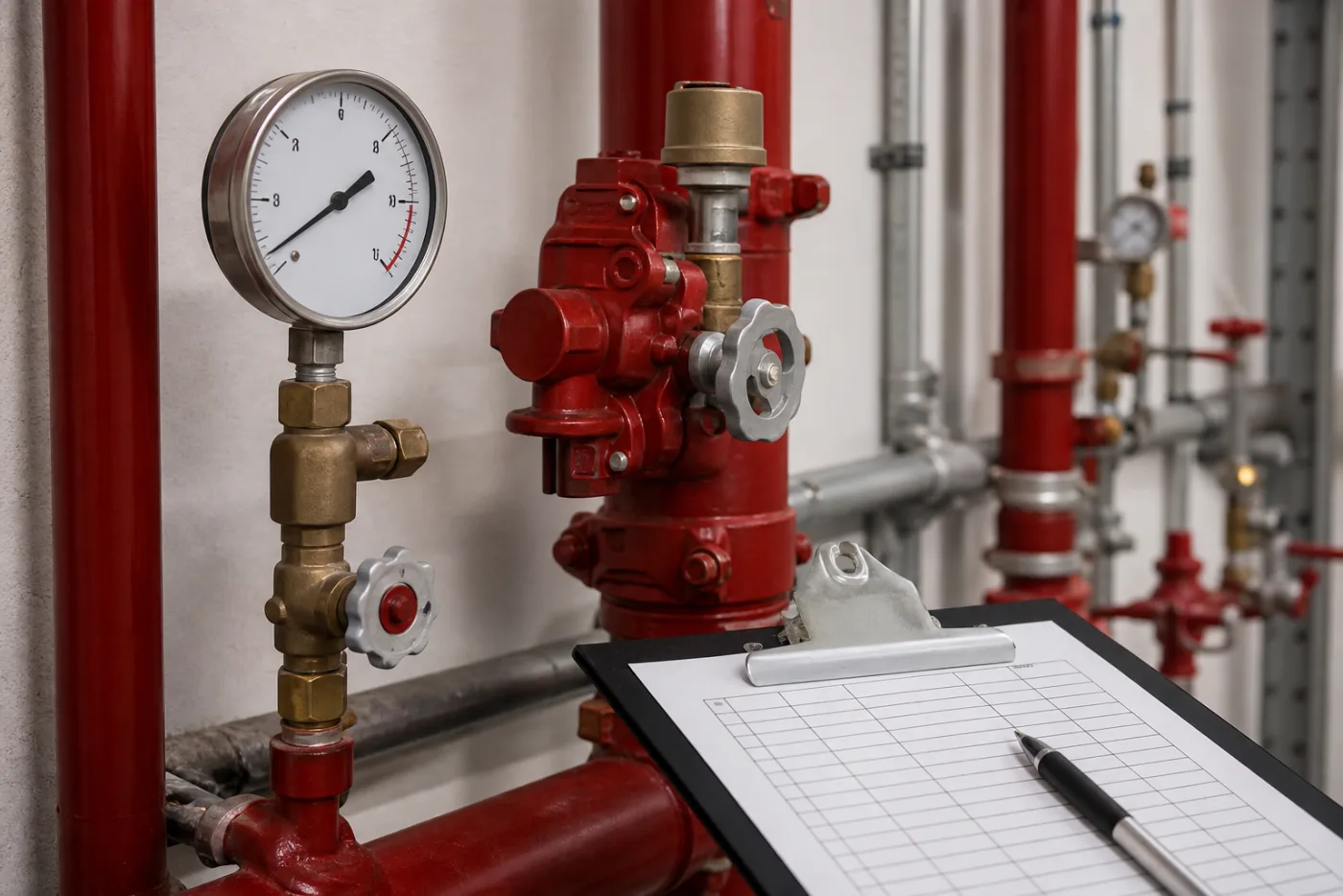

Manometer und Prüfprotokoll
Ein nachvollziehbarer Druckverlauf ist aussagekräftiger als ein einzelnes Foto.

Typische Ursachen nach Systemgrenze

Messung und Druckhaltung

Manometer, Druckschalter, Druckbehälter, Pumpensteuerung oder Rückschlagorgane können einen ungewöhnlichen Verlauf verursachen. Dieser Bereich wird zuerst fachlich plausibilisiert, damit keine Lecksuche auf einer fehlerhaften Anzeige basiert.

Zugängliche Armaturen und Verbindungen

Flansche, Kupplungen, Entleerungen, Prüfanschlüsse und Ventilgruppen lassen sich visuell prüfen. Kleinste Austritte können verdunsten oder in Dämmung und Schächte laufen. Korrosion ist ein Hinweis, aber nicht jede Verfärbung ist aktiv undicht.

Verdeckte Rohrleitungen

Leitungen über Decken, in Schächten, im Boden oder im Außenbereich benötigen eine systematische Eingrenzung. Blindes Öffnen großer Flächen erhöht Stillstand, Staub und Wiederherstellungskosten, ohne den Treffer zu sichern.

Sprinklerköpfe und mechanische Einwirkung

Beschädigungen oder auffällige Köpfe gehören nicht in eine improvisierte Eigenprüfung. Veränderungen können Schutzfunktion und Anerkennung der Anlage betreffen. Zuständigen Fachbetrieb einbinden und Fundzustand fotografisch dokumentieren.

So läuft eine geordnete Eingrenzung ab

1. Unterlagen sammeln

Anlagenschema, Zonenplan, Revisionsunterlagen, Wartungsprotokolle, Ereignislisten, Umbaupläne und frühere Reparaturen verkürzen die Suche. Markieren Sie betroffene Nutzungsbereiche und sensible Betriebsflächen.

2. Messkette verifizieren

Der Fachbetrieb prüft, ob Anzeige, Schaltpunkte und Druckhaltung plausibel sind. Erst danach ist klar, ob ein realer Verlust vorliegt.

3. Abschnitte fachgerecht trennen

Wenn die Anlage und Organisation es zulassen, werden Zonen oder Abschnitte kontrolliert verglichen. Das Ziel ist nicht sofort die punktgenaue Stelle, sondern zunächst eine belastbare Systemgrenze.

4. Ortungsverfahren auswählen

Elektroakustik kann Strömungs- oder Austrittsgeräusche auswerten, ist aber von Druck, Rohrmaterial und Umgebungsgeräusch abhängig. Tracergas kommt für geeignete, vorbereitete Abschnitte infrage. Thermografie kann Temperaturmuster zeigen, beweist allein jedoch kein Wasser. Feuchtemessung verfolgt Ausbreitung in Bauteilen; Leitungsortung hilft, Verlauf und Öffnungspunkt zu planen.

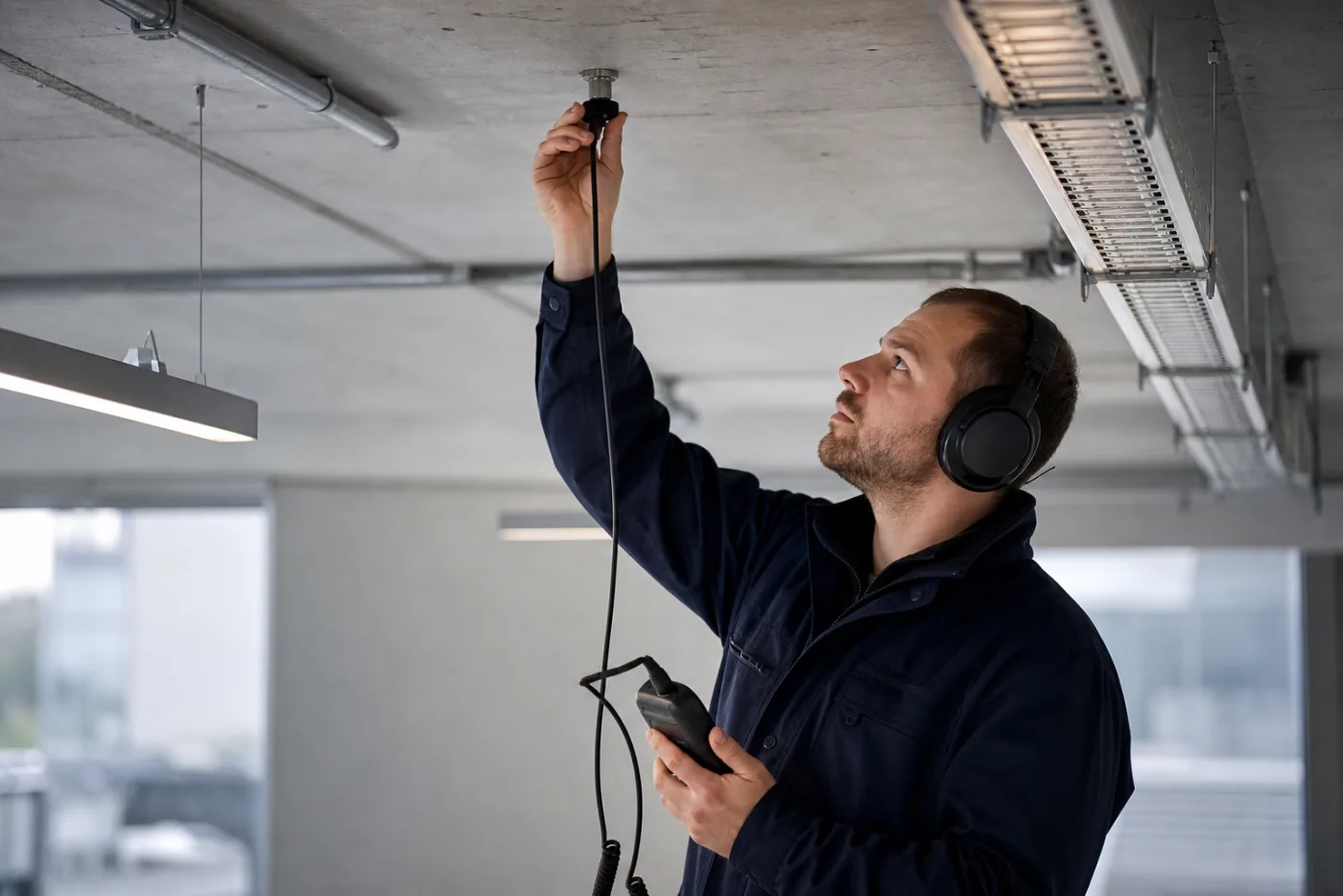

Akustische Prüfung an verdeckter Sprinklerleitung
Das Verfahren richtet sich nach Rohrmaterial, Zugang, Druck und Umgebung.

5. Befund und Reparaturpunkt dokumentieren

Ein brauchbarer Bericht trennt Beobachtung, Messung und Schlussfolgerung. Er nennt untersuchte Zonen, Verfahren, Messpunkte, Einschränkungen und den empfohlenen Öffnungsbereich. Die Reparatur selbst und die Wiederinbetriebnahme bleiben beim zuständigen Gewerk.

Was Betreiber vor dem Termin vorbereiten sollten

  • Anlagen- und Zonenpläne
  • zuständige Kontaktpersonen für Facility Management und Brandschutz
  • Errichter- und Wartungskontakt
  • Zeitpunkt der ersten Abweichung
  • Fotos von Anzeigen und sichtbaren Spuren
  • Pumpenlauf- oder Ereignisprotokolle
  • letzte Wartung, Prüfung und Umbauten
  • Zugänge zu Technikraum, Decken, Schächten und Mietflächen
  • Betriebszeiten und lärmintensive Zeitfenster
  • Vorgaben für Abschaltung, Meldung und Ersatzmaßnahmen
  • Polizzen- oder Schadennummer, falls bereits eröffnet

Leckortung im laufenden Gewerbebetrieb

In Büro, Lager, Produktion, Einkaufsfläche oder Hotel entscheidet Logistik über den Aufwand. Zutritt, Staubschutz, Arbeitsfreigabe, Hubsteiger, Deckenöffnung und Begleitung müssen geplant werden. Ein Termin außerhalb der Hauptbetriebszeit kann sinnvoll sein, ist aber keine pauschale Voraussetzung.

Teilen Sie sensible Bereiche früh mit. Die wirtschaftlich beste Lösung ist nicht immer die technisch kürzeste Messung. Manchmal ist eine stufenweise Prüfung besser, damit nur eine kleine Zone eingeschränkt wird und Betrieb, Brandschutz und Reparatur koordiniert bleiben.

Versicherung und Schadenabwicklung

Ein Druckverlust ohne festgestellten Austritt ist noch keine sichere Aussage zur Deckung. Wird eine Undichtheit bestätigt, helfen Erstmeldung, Fotos, Zeitlinie, Ortungsbericht, Reparaturrechnung und Nachweis der Wiederinbetriebnahme. Ob Suchkosten, Reparatur, Folgeschäden oder Betriebsunterbrechung gedeckt sind, hängt von Polizze, Ursache und Vereinbarungen ab.

Vor größeren Öffnungen oder Sanierungen Freigaben klären, sofern keine akute Schadenminderung entgegensteht. Vermutungen nicht als Ursache melden; besser: „wiederkehrender Druckverlust, Abschnitt und Ursache werden geprüft“.

Kostenfaktoren

Der Aufwand hängt ab von Anzahl und Größe der Zonen, Zugang, Plänen, Messkette, möglichen Trennstellen, Rohrmaterial, Umgebungslärm, Deckenhöhe, erforderlicher Begleitung, Zeitfenster und Dokumentationsumfang. Auch die Frage, ob der Verlust bereits auf einen Abschnitt begrenzt ist, verändert den Aufwand wesentlich.

Eine seriöse Anfrage nennt daher nicht nur „Sprinkler verliert Druck“, sondern Zone, Zeitverlauf, Pumpenverhalten, sichtbare Hinweise und vorhandene Unterlagen. So lässt sich der nächste Schritt besser planen.

Häufige Fehler

  • nur den aktuellen Manometerwert fotografieren, ohne Verlauf
  • Ventile ohne Freigabe betätigen
  • sofort Decken großflächig öffnen
  • Ortungsverfahren vor Systemgrenze festlegen
  • technische Störung und bestätigtes Leck gleichsetzen
  • Brandschutz-, Errichter- und Versicherungsprozess getrennt führen
  • Reparatur und Wiederinbetriebnahme nicht gemeinsam dokumentieren

Nach der Reparatur: nicht beim geschlossenen Rohr enden

Nach der Öffnung sollte die beschädigte Stelle fotografiert und die tatsächliche Ursache – etwa Verbindung, Korrosion oder mechanische Einwirkung – von der ursprünglichen Vermutung getrennt dokumentiert werden. Der zuständige Fachbetrieb prüft den reparierten Abschnitt, stellt die Anlage nach den geltenden Objekt- und Anlagenvorgaben wieder her und bestätigt die Betriebsbereitschaft. Auch entfernte Verkleidungen, Brandschutzabschottungen und Kennzeichnungen müssen fachgerecht zurückgebaut werden. Betreiber sollten Ereignisprotokoll, Ortungsbericht, Reparaturnachweis und Freigabe zusammen ablegen. So bleibt später nachvollziehbar, welche Zone betroffen war und welche Maßnahmen tatsächlich ausgeführt wurden.

Fazit und CTA

Druckverlust in einer Sprinkleranlage verlangt kontrollierte Koordination: Verantwortung klären, Messkette prüfen, Zone eingrenzen, passendes Ortungsverfahren wählen und Wiederherstellung dokumentieren. Das reduziert unnötige Öffnungen und hält die Schnittstelle zum Brandschutz sauber.

Für eine technische Ersteinschätzung übermitteln Sie Zone, Druckverlauf, Pumpenlauf, Fotos und vorhandenen Anlagenplan telefonisch oder über das Kontaktformular. Die brandschutztechnische Freigabe und Bedienung bleiben beim verantwortlichen Fachbetrieb.

FAQ

Kann eine Leckortung an einer aktiven Sprinkleranlage erfolgen?

Teilprüfungen können möglich sein, müssen aber mit Betreiber und zuständigem Sprinklerfachbetrieb geplant werden. Eigenmächtige Eingriffe sind zu vermeiden.

Welches Verfahren findet das Leck am besten?

Es gibt kein Universalverfahren. Rohrmaterial, Zugänglichkeit, Druck, Zone und Umgebungsgeräusch bestimmen die Kombination.

Reicht Thermografie aus?

Nein. Temperaturmuster können Hinweise liefern, sind aber kein alleiniger Wassernachweis.

Muss der Betrieb schließen?

Nicht zwingend. Arbeitsbereich, Schutzstatus und organisatorische Vorgaben entscheiden. Eine stufenweise Prüfung kann Einschränkungen reduzieren.

Wer darf die Anlage wieder in Betrieb nehmen?

Das ist mit Betreiber, verantwortlicher Brandschutzorganisation und qualifiziertem Errichter gemäß Anlagen- und Objektvorgaben zu klären.
